ZYF-16型自力可调式压差控制阀技术参数

ZYF-16型自力可调式压差控制阀技术参数

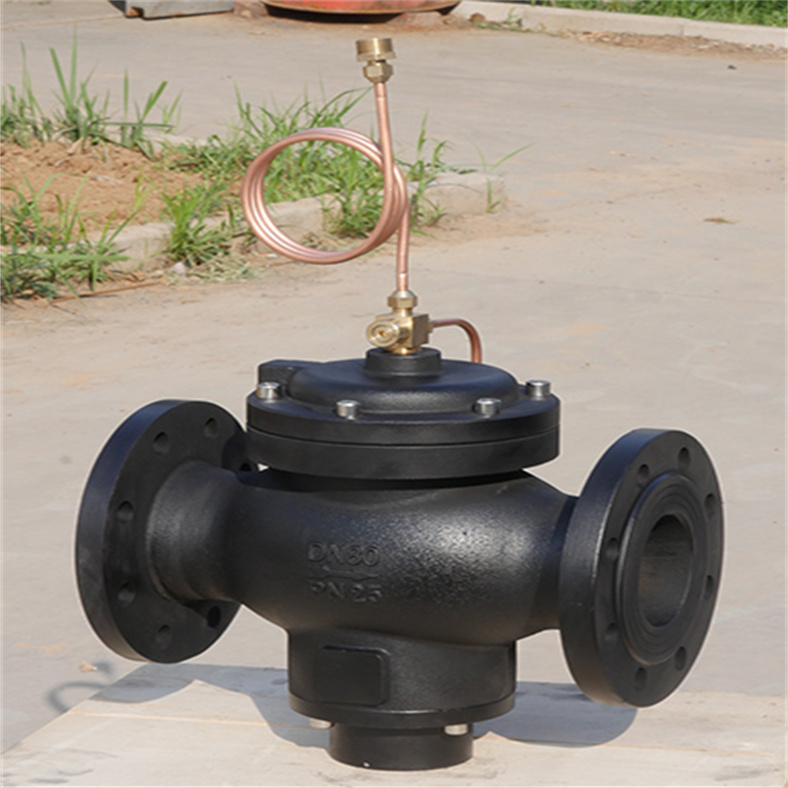

ZYF-16型可调式压差控制阀，不需外来能源，依靠被调介质自身压力变化进行自动调节，自动管网的剩余压头及压力波动引起的流量变化，恒定用户进出口压差，有助于稳定系统运行。可调式压差控制阀特别适用于分户计量或自动控制系统中。自力式压差控制阀是一种不依靠外界动力而保持被控制系统压差恒定的水力工况平衡用阀，用于城镇供热（空调）的水系统中，保持被控系统（一个小区、一栋楼宇、一个单元、一个用户、一台设备……）的压差为定值，尤其适用于自主调节，分室控温，分户计量的变流量系统。

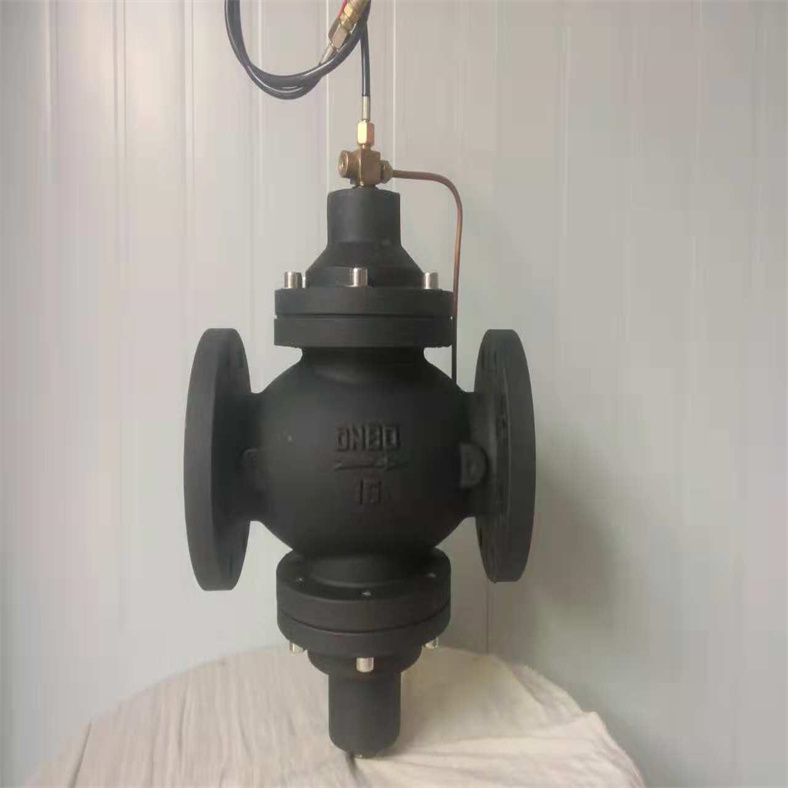

　　ZYF-16型自力可调式压差控制阀技术参数功能特点



　　该阀为双阀瓣结构，阀杆不平衡力小，结构紧凑，用于供热（空调）水系统中，恒定被控系统的压差，并有以下的特点：

　　1、恒定被控系统压差；

　　2、支持被控系统内部自主调节；排除外网压差波动对被控系统的影响；

　　3、采用先进技术膜片，理论误差为零，且可承受0.8MPa的压差；

　　4、采用先进的无级调压结构，控制压差可调比可达25：1；

　　5、当被控系统内部无自主调节时，该阀即具备了自力式流量控制阀的功能，设定流量的方法；

　　a、调节控制压差的大小；

　　b、调节被控系统阻力的大小；

　　6、具备消除堵塞的功能，当控制压差大时，阀门为全开状态，堵塞在双阀瓣处的污物会在介质压力下清除干净，方法是将导压管端的球阀关闭3－5分钟。

　　7、控制压差精度±5；



　　ZYF-16型自力可调式压差控制阀技术参数技术参数

　　1、公称压力1.6MPa（2.5 MPa预定）；

　　2、介质温度0~150℃；

　　3、工作压差范围0.02~0.3 MPa；

　　4、结构长度符合GB/T12221中"截止阀及止回阀的结构长度"中的优选尺寸。

　　5、法兰尺寸符合GB4216.2中灰铸铁法兰尺寸。

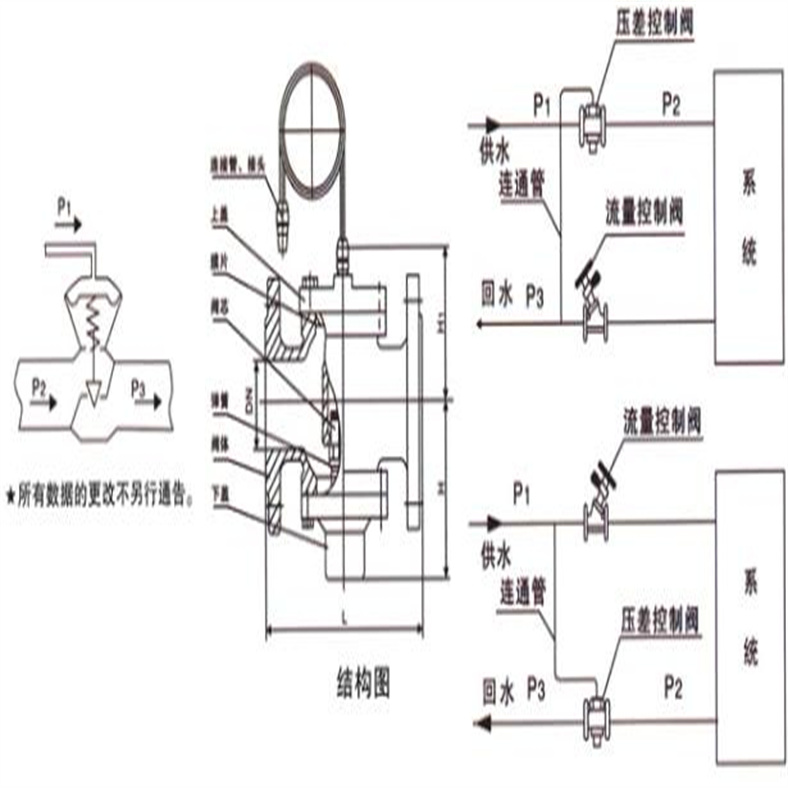

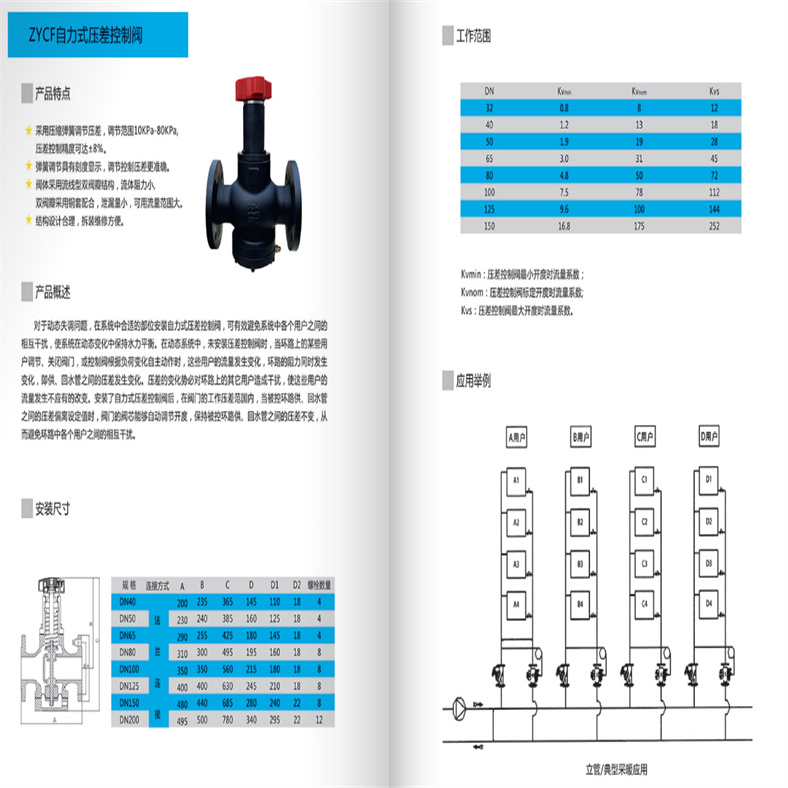

ZYF-16型自力可调式压差控制阀技术参数在水系统中的几种不同安装方式



可调式压差控制阀性能与特点：
　　该阀为双瓣结构，阀杆不平衡力小，结构紧凑，用于供热（空调）水系列中，恒定被控制系统的压差，并有以下的特点：
　　1、恒定被控制系统压差；
　　2、支持被控系统内部自主调节；
　　3、吸收外网压差波动；
　　4、采用的无级调压结构，控制压差可调比可达25：1；
　　5、具备自动堵塞功能;
　　6、法兰尺寸符合GB4216.2中灰铸铁法兰尺寸。



ZYF-16型自力可调式压差控制阀技术参数的技术参数：
　　1、公称压力：1.6MPa；
　　2、介质温度：0-150℃；
　　3、工作压差范围：0.02-0.3MPa；
　　4、控制压差设定值：0.02MPa；控制压差可调范围0.02-0.3MPa；
　　5、导压管长度：1.6m；
　　6、导压管连接端尺寸：1/2"管螺纹；





可调式压差控制阀的技术参数表：


型号	公稍值径(mm)	安装方式	阀长(mm)	Kvs值	△P=20KPa时控制流量范围(m³/h)
ZYFl5—16	DNl5	螺纹 连接	160	6	0．1—1．5
ZYF20—16	DN20		160	6	0．1—1．5
ZYF25—16	DN25		160	7	O. 2—2
ZYF32—16	DN32	法兰   连接	180	13	0．5—4
ZYF40—16	DN40		200	20	1—6
ZYF50—16	DN50		230	35	2—10
ZYF65—16	DN65		290	50	3—15
ZYF80—16	DN80		310	80	5—25
ZYFl00—16	DN100		350	110	10一35
ZYFl25—16	DNl25		400	214	15—50
ZYFl50—16	DNl50		480	285	20—80
ZYF200—16	DN200		492	603	40—160
ZYF250一16	DN250		622	901	75—300
ZYF300—16	DN300		698	1390	100—450
ZYF350一16	DN350		787	1740	200—650

























































ZYF-16型自力可调式压差控制阀技术参数的使用方法：
　　1、介质流动方向应与阀体箭头方向一致；
　　2、可调式压差控制阀应安装在回水管上，阀上接导压管，导压管的另一端与供水管连接，建议在导压管供水端安装1/2"球阀，以便启动堵塞功能；
　　3、在导压管前的供水管上应安装过滤网，避免水质太差造成该阀失去自动调节功能；
　　4、供水管和该阀前的回水管应分别装设压力表，便于调节控制压差；
　　5、如发现该系统流量过大或过小，可能的原因是管道元件安装时的杂物卡阻在阀塞上，可将1/2"球阀关闭3—5分钟，这时如果是较轻堵塞，即可自动，如还不能，则要拆开阀门检查堵塞物；
　　6、控制压差调节方法：逆时针方向调节调压阀杆，观察压差。
