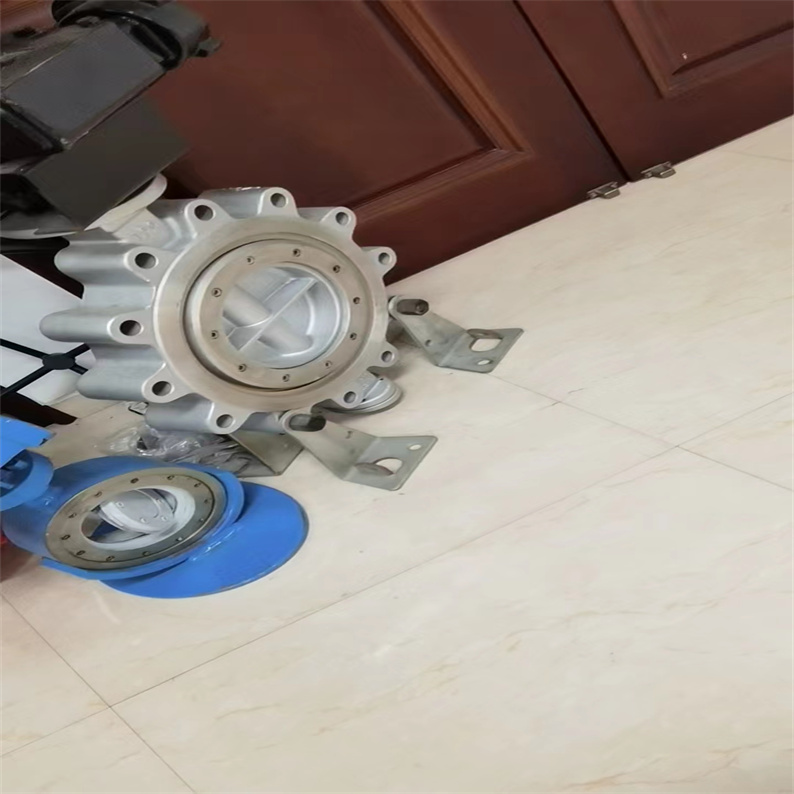

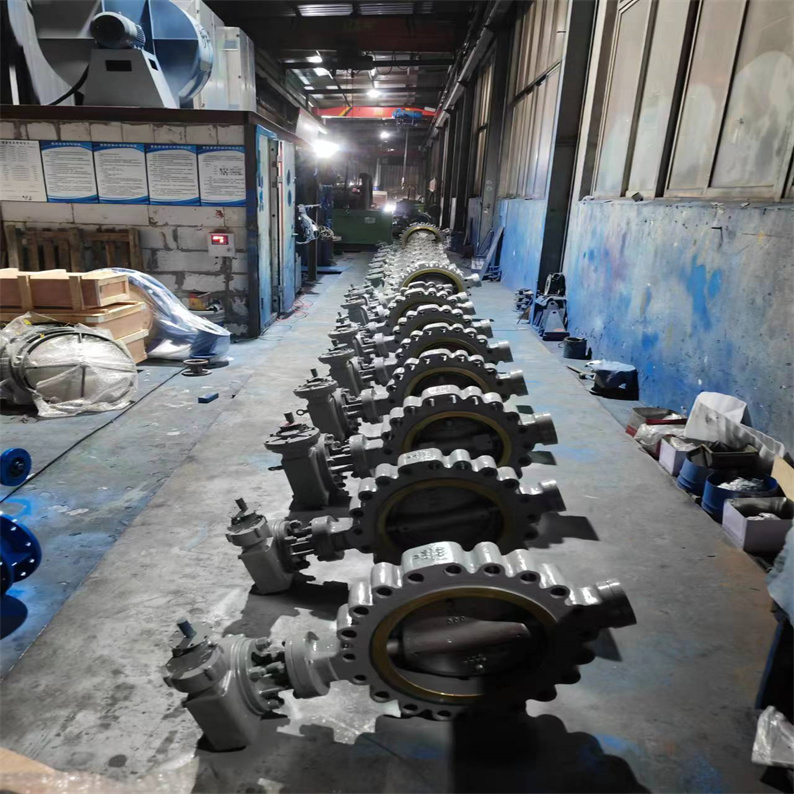

D373Y-150LB美标凸耳三偏心对夹式蝶阀选型指南

D373Y-150LB美标凸耳三偏心对夹式蝶阀选型指南

在工业流体控制的庞大家族中，蝶阀无疑是一位“全能选手"。从麻豆AV在线观看家中的自来水管道，到宏伟的水电站泄洪系统，再到化工厂错综复杂的管线，它的身影无处不在。如此常见的阀门，它的工作原理究竟是怎样的？它的内部结构又有什么奥秘？今天，麻豆AV在线观看就用“图文并茂"的讲解方式，带您看懂蝶阀的启闭过程。采用三维偏心斜锥形阀座密封，蝶板密封采用新型金属片与弹性材料层叠而成，嵌装在蝶板上与阀座吻合。利用蝶板摆动压紧密封，所以密封面摩擦阻力小，关闭时具有越关越紧功能，这样密封性可靠，开启确保密封面脱离接触，保证了密封面不受损伤。该蝶阀结构特点排除了其他类型蝶阀开过位而不能密封的缺点，且在高曙下能正常使用，克服了其它类型阀门在高温使用时因热膨胀而容易泄漏的缺点。该蝶阀耕具使用介质要求，选用不同密封面材料，以保证密封面耐磨损、耐腐蚀、使用寿命长。



D373Y-150LB美标凸耳三偏心对夹式蝶阀选型指南三偏心蝶阀工作原理：

三偏心蝶阀的工作原理是通过阀体内的蝶板进行控制流体的流量。当阀门关闭时，蝶板与阀座接触，阻止流体通过；当阀门打开时，蝶板与阀座分离，允许流体通过。蝶板的偏心设计使得在阀门关闭时，蝶板与阀座的接触面积较小，减小了阀门的摩擦力，从而降低了操作力。此外，蝶板的偏心设计还能够减小流体通过阀门时的阻力，提高阀门的流量系数。

二、三偏心蝶阀标准：

三偏心蝶阀的标准主要包括阀门的尺寸、材质、连接方式、压力等级等方面。常见的标准有国际标准（如ANSI、API）、欧洲标准（如EN）、中国标准（如GB、JB）等。这些标准规定了阀门的设计、制造和测试要求，确保了阀门的质量和性能。

三、三偏心蝶阀特点：

1. 三偏心蝶阀具有良好的密封性能。蝶板与阀座采用金属对金属的密封方式，能够在高温、高压等恶劣工况下保持良好的密封性能。

2. 三偏心蝶阀具有较大的流量系数。蝶板的偏心设计使得阀门的流量系数较大，能够满足大流量的要求。

3. 三偏心蝶阀具有较小的操作力。蝶板的偏心设计减小了阀门的摩擦力，降低了操作力，提高了阀门的操作性能。

4. 三偏心蝶阀具有较长的使用寿命。阀体和蝶板采用耐腐蚀材料制造，能够在腐蚀性介质中长期使用，延长了阀门的使用寿命。

5. 三偏心蝶阀具有较好的调节性能。阀门的开度可以根据需要进行调节，实现对流量的精确控制。

四、D373Y-150LB美标凸耳三偏心对夹式蝶阀选型指南三偏心蝶阀结构：

三偏心蝶阀的结构主要包括阀体、蝶板、阀杆、密封件等部分。阀体是阀门的主体部分，通常采用铸造或锻造工艺制造，具有较高的强度和刚度。蝶板是阀门的关键部件，通常采用不锈钢或合金材料制造，具有较好的耐腐蚀性和耐磨性。阀杆是连接蝶板和手动或电动执行机构的部件，通过旋转阀杆来控制蝶板的开闭。密封件是保证阀门密封性能的关键部件，通常采用橡胶或金属材料制造，能够在高温、高压等恶劣工况下保持良好的密封性能。

五、D373Y-150LB美标凸耳三偏心对夹式蝶阀选型指南三偏心蝶阀介绍说明：

三偏心蝶阀是一种广泛应用于工业领域的控制阀门，具有良好的密封性能、较大的流量系数、较小的操作力、较长的使用寿命和较好的调节性能等特点。它适用于各种介质的控制，包括液体、麻豆黄色在线观看和国产精品51麻豆CM传媒等。在石油、化工、电力、冶金、水处理等行业中得到了广泛的应用。



一、D373Y-150LB美标凸耳三偏心对夹式蝶阀选型指南 核心结构：四两拨千斤的巧妙设计

虽然蝶阀种类繁多，但其核心结构万变不离其宗，主要由以下几个关键部件组成：

阀体 (Valve Body): 这是阀门的外壳，通常采用铸铁、铸钢、不锈钢等材料制成，负责连接管道并承受管道压力。阀体内部有一个通径，流体从中通过。

阀板 (Disc / Vane): 这是蝶阀的“心脏"，也叫蝶板。它是一个圆盘形的零件，通常与管道通径等大或略小。它的角色就像是水管中的一个挡板，通过旋转来控制流体的通断和流量。根据应用不同，阀板可以是实心的，也可以是带有导流孔的。

阀杆 (Stem): 这是连接阀板和操作装置的“传动轴"。它一端穿过阀板中心的孔，将其固定；另一端则连接到手轮、齿轮箱或自动执行器（如电动、气动头）上。阀杆的旋转直接带动阀板转动。

阀座 (Seat): 这是安装在阀体内壁的一个环形密封圈。当阀门关闭时，阀板的圆周边缘会紧密地压在这个阀座上，从而形成密封，阻止流体泄漏。阀座材质至关重要，常见的有橡胶（EPDM、NBR）、聚四氟乙烯（PTFE）或金属，决定了阀门的密封等级和耐温耐压性能。

操作机构 (Actuator): 这是麻豆AV在线观看人力或自动控制阀门的装置。的是手轮，通过齿轮减速来省力。在自动化系统中，则是电动、气动或液动执行器，可以接收远程信号进行精确控制。

（虽然此处无实图，但您可以想象：一个短而圆的阀体，中间有一根坚硬的阀杆，阀杆上固定着一个圆盘状的阀板。阀体内壁有一圈柔软的密封阀座。）

二、 D373Y-150LB美标凸耳三偏心对夹式蝶阀选型指南工作过程：90°旋转的流体之舞






蝶阀的工作过程极其简洁优雅，其核心就在于阀板的90度旋转。

1. 开启过程 (Opening Process):

初始状态（0°）： 阀门处于关闭状态。阀板与流体流动方向垂直，阻挡通道，紧紧压合在阀座上。

开始旋转： 当麻豆AV在线观看顺时针或逆时针转动手轮（或执行器开始动作），力通过齿轮或直接传递到阀杆，阀杆开始旋转。

改变角度： 阀杆带动阀板随之转动，从垂直于流向的位置，逐渐向平行于流向的位置偏转。

全开状态（90°）： 当阀杆旋转到90度时，阀板此时转至与流体流动方向平行的状态。它对流体的阻挡面积变得最小，流道畅通无阻，流体压力损失极小，顺利通过阀门。

2. 关闭过程 (Closing Process):

从全开开始： 阀门处于全开状态，阀板平行于流向。

反向旋转： 反向转动手轮或执行器，阀杆带动阀板从平行位置向垂直位置回转。

逐渐截流： 随着阀板角度的变化，它与流向的夹角越来越大，有效流通面积越来越小，对流体产生节流效应，流量逐渐减少。

关闭（0°）： 当阀板再次旋转到与流向垂直的位置时，其圆周边缘压入弹性阀座（或与金属阀座形成硬密封），产生足够的密封比压，从而切断流体，实现严密关闭。

整个过程就像开关一扇旋转门，只不过这扇门是圆形的，并且在管道内部旋转。



三、 D373Y-150LB美标凸耳三偏心对夹式蝶阀选型指南优势与局限

这种巧妙的工作原理赋予了蝶阀独特的优点：

启闭迅速： 只需90°旋转，开关速度快。

流阻小： 全开时阀板对介质流动几乎不造成阻碍。

结构紧凑： 体积小、重量轻，安装空间需求小。

成本低廉： 尤其是在大口径阀门中，性价比。

当然，它也有局限：

密封性局限： 相比闸阀、球阀，传统中线软密封蝶阀在高压差工况下密封能力稍弱（但硬密封三偏心蝶阀解决了此问题）。

不适用于节流： 在中间开度，高速流体会对阀板产生冲蚀，影响密封寿命，故不适合长期用于精细节流。






D373Y-150LB美标凸耳三偏心对夹式蝶阀选型指南设计标准

设计标准	API609-83
法兰连接尺寸	ANSI B16.5
结构长度	ANSI B16.10-1992
压力试验:	API598-82

主要技术参数

公称通径	DN（mm）	2"～36"
公称压力	PN（Mpa）	150Lb	300Lb
试验压力	强度试验	3.0	7.5
	密封试验	2.2	5.5
适用介质	水、国产精品51麻豆CM传媒、油品、海水等
适用温度	-29℃～425℃
















D373Y-150LB美标凸耳三偏心对夹式蝶阀选型指南主要零件的材质

零件名称	材料
阀体	WCB、304、316、316SS、CF8M
蝶板	WCB、304、316、316SS、CF8M
阀杆	316、2Cr13、1Cr18Ni9Ti
密封圈	316、氟塑料
填料	柔性石墨、氟塑料
















D373Y-150LB美标凸耳三偏心对夹式蝶阀选型指南外形结构图



D373Y-150LB美标凸耳三偏心对夹式蝶阀选型指南主要外形尺寸

型号	英寸	L		L1		D		D1		D2		H2		H1		H		M	Z-d	Wt/kgs
		英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米			英寸	毫米	英寸	毫米	英寸	毫米			对夹式	法兰式
D373H-150LB	2"	1.72	43	14.25	108	6.00	152	4.75	120.5	3.62	92	4.33	110	11.02	280	13.58	345	M18	4-19	9	20
	3"	1.93	49	4.50	114	7.50	190	6.00	152.5	5.00	127	4.92	125	12.40	315	14.96	380	M18	4-19	11	29
	4"	2.20	56	5.00	127	9.00	229	7.50	190.5	6.19	157	5.70	145	13.78	350	16.34	415	M20	8-19	13	33
	5"	2.50	64	5.50	140	10.00	254	8.50	216	7.32	186	6.50	165	15.35	390	17.91	455	M20	8-22	16	38
	6"	2.75	70	5.50	140	11.00	279	9.50	241.5	8.50	216	6.89	175	17.91	455	21.45	545	M20	8-22	26	74
	8"	2.80	71	5.90	150	13.50	343	11.75	298.5	10.62	270	8.26	210	20.67	252	24.21	615	M24	8-22	34	86
	10"	3.00	76	6.30	160	16.00	406	14.25	362	12.75	324	9.84	250	23.81	605	27.36	695	M24	12-25	51	142
连接尺寸	12"	3.38	86	7.00	178	19.00	483	17.00	432	15.00	381	11.24	285	28.74	730	32.78	830	M27	12-25	72	167
	14"	3.63	92	7.50	190	21.00	533	18.75	476	16.25	413	12.60	320	31.50	800	35.43	900	M27	12-29	106	218
	16"	4.00	102	8.50	216	23.50	597	21.25	540	18.50	470	13.98	355	34.25	870	38.58	980	M30	16-29	133	275
	18"	4.50	114	8.74	222	25.00	635	22.75	578	21.00	533	14.96	380	36.22	920	40.55	1030	M30	16-32	176	315
D373H-300LB	20"	5.00	127	9.00	229	27.50	399	25.00	635	23.00	584	16.34	415	39.37	1000	43.70	1110	M33	20-32	190	395
	24"	6.06	154	10.50	267	32.00	813	29.50	750	27.25	692	18.70	475	45.51	1155	51.37	1305	M33	20-35	394	580
	30"	6.50	165	11.50	292	38.75	985	36.00	914	33.75	857	22.38	580	54.13	1375	60.03	1525	M39	28-35	476	717
	32"	7.50	190	12.50	318	41.75	1060	38.50	978	36.00	914	24.80	630	56.50	1435	62.40	1585	M39	28-41	618	880
	36"	8.00	203	13.00	330	46.00	1168	42.75	1085	40.25	1022	26.77	680	62.40	1585	69.48	1765	M20	32-41	762	1042
	6"	2.75	70					9.5	240	3.5	216	6.89	175	17.91	435	21.45	545	M20	8-22	28
	8"	2.80	71					11.75	298	10.62	270	8.26	210	20.67	525	24.21	615	M24	8-22	36
	10"	3.00	76					14.25	362	12.75	324	9.84	250	23.81	605	27.36	695	M24	12-25	53
	12"	3.38	86					17.00	432	15.00	381	11.24	285	28.74	730	32.78	830	M27	12-25	74
	14"	3.63	92					18.75	476	16.25	413	12.64	320	31.50	800	35.43	900	M27	12-29	110
	16"	4.00	102					21.25	540	18.50	470	13.98	355	34.25	870	38.58	980	M30	16-29	138


结语

总而言之，蝶阀凭借其结构简单、操作便捷、成本低廉的核心优势，成为了流体管道系统中应用泛的阀门之一。理解其“旋转蝶板"的核心工作原理和基本结构，有助于麻豆AV在线观看在实际工作中更好地选型、安装和维护它。下次当您再碰到一个蝶阀时，不妨想象一下它内部那片正在跳着90度圆舞曲的阀板，感受机械设计的简约之美。总之，三偏心蝶阀是一种性能的控制阀门，具有良好的密封性能、较大的流量系数、较小的操作力、较长的使用寿命和较好的调节性能等特点。它的工作原理是通过阀体内的蝶板进行控制流体的流量，标准主要包括阀门的尺寸、材质、连接方式、压力等级等方面。阀门的结构主要包括阀体、蝶板、阀杆、密封件等部分。三偏心蝶阀在工业领域中得到了广泛的应用，对于流量控制具有重要的作用。

对夹蝶阀安装时的安全注意事项如下：



一、D373Y-150LB美标凸耳三偏心对夹式蝶阀选型指南安装前的准备

工具检查：确保所使用的工具完好无损，如扳手、螺丝刀等工具应无松动、无裂纹，电动工具的电线应无破损、插头无松动，以防止在安装过程中工具出现故障而引发安全事故。

个人防护：安装人员必须佩戴适当的个人防护装备，如安全帽、安全鞋、手套等，以防止头部、脚部受伤以及避免手部与尖锐物体或腐蚀性介质接触。

阀门检查：在安装前仔细检查对夹蝶阀，确保阀门无损坏、无泄漏，阀杆转动灵活，密封良好等。如发现阀门有任何缺陷，应及时更换或维修，以免在安装后出现问题。

二、D373Y-150LB美标凸耳三偏心对夹式蝶阀选型指南安装过程中的安全

管道清理：在安装对夹蝶阀之前，必须对管道内部进行的清理，清除管道内的杂物、铁锈、焊渣等。可采用吹扫、冲洗等方法进行清理，防止杂物进入阀门内部，影响阀门的正常运行，甚至可能导致阀门堵塞、泄漏等安全隐患。

吊装安全：如果对夹蝶阀需要吊装进行安装，必须使用合适的吊装设备和工具，如吊车、葫芦等，并确保吊装设备的额定起重量大于阀门的重量。在吊装过程中，要由专业的起重工进行操作，严格遵守起重操作规程，确保阀门平稳起吊和安装，防止阀门坠落伤人。

安装位置：对夹蝶值的安装位置应便于操作和维护，周围应留有足够的空间，以便在需要时能够方便地进行阀门的开启、关闭、检修等操作。同时，要确保安装位置不会受到其他设备或物体的挤压、碰撞，避免影响阀门的正常使用和安全性。

防止静电：在安装对夹蝶阀时，尤其是在处理易燃、易爆介质的管道系统中，要注意防止静电产生和积聚。可采取接地措施，将阀门和管道进行可靠接地，以消除静电隐患，防止发生静电火灾或爆炸事故。



三、D373Y-150LB美标凸耳三偏心对夹式蝶阀选型指南安装后的检查

连接紧固检查：安装完成后，要仔细检查对夹蝶阀与管道的连接部位是否紧固，螺栓、螺母是否拧紧，垫片是否安装到位且密封良好。可使用扳手对连接螺栓进行适当的紧固检查，但要注意不要过度用力，以免损坏阀门或管道。

操作测试：在安装完成后，进行阀门的操作测试，检查阀门的开启和关闭是否灵活，有无卡涩、泄漏等现象。在进行操作测试时，要确保周围人员的安全，防止因阀门突然开启或关闭而造成人员伤害或设备损坏。

压力测试：在管道系统进行压力测试之前，要确保对夹蝶阀处于关闭状态，并且要将阀门两端的管道进行有效的隔离，以防止在压力测试过程中压力过高而损坏阀门。在压力测试过程中，要密切观察阀门的密封情况和管道系统的压力变化情况，如有异常应及时停止测试并进行检查。
