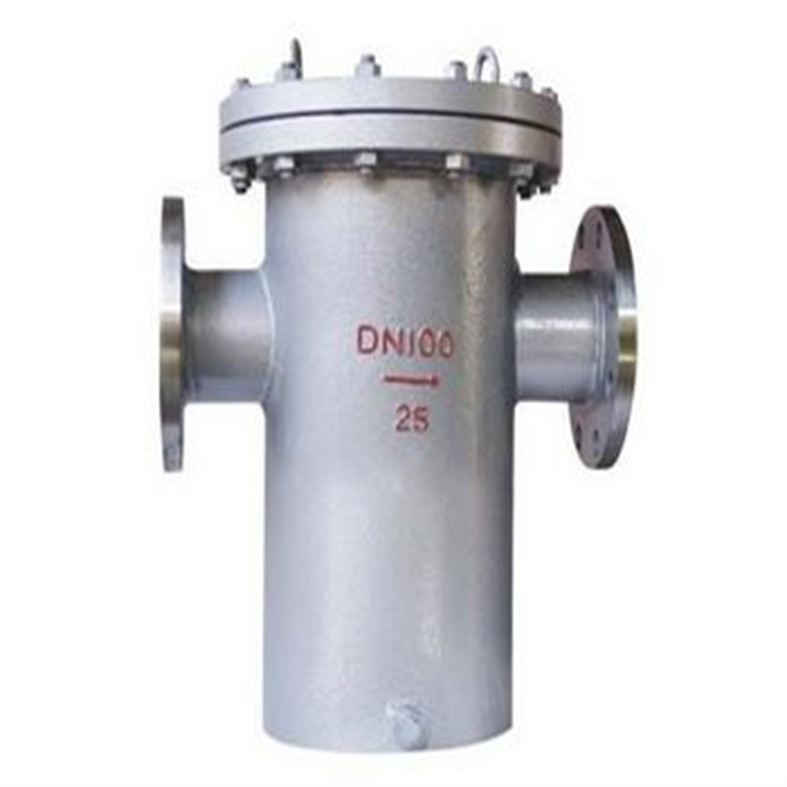

SRBL高压法兰连接直通平底篮式过滤器应用案例

 SRBL高压法兰连接直通平底篮式过滤器应用案例

是工业生产中的管道附件，安装在管道上能滤除流体中的固体杂质，保证管线设备系统正常地运行，可使流体更加纯净，获得理想的工业产品；使用一段时间后打开上盖取出象提蓝子式的过滤网，一经洗刷即可以恢复如新。因此，在石油、化工、制药、食品等行业中得到了广泛的应用，深受用户的青睐。篮式过滤器是一种法兰连接直通平底篮式过滤器，其由筒体与进出口接管连接组成篮式过滤器本体，其中筒体上部连接压紧法兰，压盖盖在压紧法兰上，篮状滤芯位于筒体内。当流体通过进口进入筒体流经置有一定过滤精度的篮状滤芯后，固体杂质颗粒被阻挡在篮状滤芯内，而洁净的液体通过滤篮，由过滤器出口排出。篮式过滤器，一个在工业领域中的过滤设备，以其的设计和广泛的应用场景，成为了保障流体纯净度的关键。它主要由接管、主管、滤篮、法兰、法兰盖及紧固件等组成，通过这些部件的巧妙组合，实现了对流体的有效过滤。



当液体通过主管进入滤篮时，固体杂质颗粒被阻挡在滤篮内，而洁净的流体则通过滤篮，由过滤器出口排出。这种设计使得篮式过滤器在清洗和维护时非常方便，只需旋开主管底部的螺塞，排净流体，拆卸法兰盖，清洗后重新装入即可。篮式过滤器在化工、制冷、食品和制药等多个领域都有广泛的应用。在化工领域，无论是弱腐蚀性物料如水、油品、氨、烃类等，还是腐蚀性物料如烧碱、纯碱、浓稀硫酸、碳酸、醛酸等，篮式过滤器都能发挥重要作用。在制冷行业，低温物料如液甲烷、液氨、液氧和各种冷剂的过滤也离不开篮式过滤器。此外，在食品、制药生产中有卫生要求的物料，如啤酒、饮料、乳制品、糖浆等的生产过程中，篮式过滤器可保护设备正常工作，确保产品质量。篮式过滤器的过滤孔面积比通径管面积大，大于Y型过滤器和T型过滤器的过滤面积。其滤网结构，因形状像篮子而得名。这种结构特点使其能够更有效地过滤管道中的杂物，保障流体的纯净度。
总之，篮式过滤器以其独的工作原理和广泛的应用领域，成为了管道过滤系统中的重要设备。无论是化工生产、制冷行业还是食品制药，篮式过滤器都发挥着不可替代的作用，确保了流体的纯净度和生产过程的顺利进行。

 SRBL高压法兰连接直通平底篮式过滤器应用案例篮式过滤器产品优点：

篮式过滤器筒体、进出口接管、进出口连接法兰、筒体上部压紧法兰及压盖等，均采用碳钢材质，篮状滤芯为不锈钢材料。本产品适用于安装在以碳钢、低合金钢、奥氏体不锈钢为结构材料的化工管道上，用以过滤其固体杂质。



1、 SRBL高压法兰连接直通平底篮式过滤器应用案例适合物料：
a、 化工、石油化工生产中的弱腐蚀性物料，如：水、氨、油品、烃类等；
b、 化工生产的腐蚀性物料，如烧碱、纯碱、浓稀硫酸、碳酸、醋酸、酯酸等；
c、制冷中的低温物料，如：液甲烷、液氨、液氧及各种制冷剂；
d、 轻工食品、制药生产中有卫生要求的物料，如：啤酒、饮料、乳制品、粮浆医药用品等。
2、工作温度：-80℃—+450℃
3、公称通径：DN15—DN600
4、公称压力：PN1.0—5.0Mpa
5、法兰标准：HG20592-97（也可按用户要求制造）
6、壳体材质：A3、304、304L、316、316L
7、密封材料：聚四氟乙烯、丁腈橡胶、耐油石棉胶

8、制造检测标准：HGJ532-91 [1]

 SRBL高压法兰连接直通平底篮式过滤器应用案例







1、进出口通径：
原则上过滤器的进出口通径不应小于相配套的泵的进口通径，一般与进口管路口径一致。
2、公称压力：
按照过滤管路可能出现的 限高压力确定过滤器的压力等级。
3、孔目数的选择：
主要考虑需拦截的杂质粒径，依据介质流程工艺要求而定。



 SRBL高压法兰连接直通平底篮式过滤器应用案例产品特点

1、过滤精度高，可根据客户需求配置过滤网的精细度。
2、工作原理简单、结构也不复杂，容易安装、拆卸和维护。
3、设备易损件少，无耗材，运行维护费用低，操作管理简单。
4、稳定生产工艺流程，保护仪器仪表和机械设备，维护生产的安全和稳定。
5、过滤器的核心部位是过滤器芯件，过滤芯由过滤器框和不锈钢钢丝网组成。



 SRBL高压法兰连接直通平底篮式过滤器应用案例

序号	品  名	型 号   及 规 格	单位	数量	单　价 （元）	金 额 （元）	阀体材质 及其它
2	过滤器	蓝式过滤器SRBL41H-64P  PN64 DN100 介质：常温空气 球阀法兰面FM面，配套管路上法兰面M面 过滤网：100-120目 对角螺丝孔中心距200MM 8个螺丝孔，螺丝孔大小25MM	台	1			阀体304不锈钢，内件304不锈钢

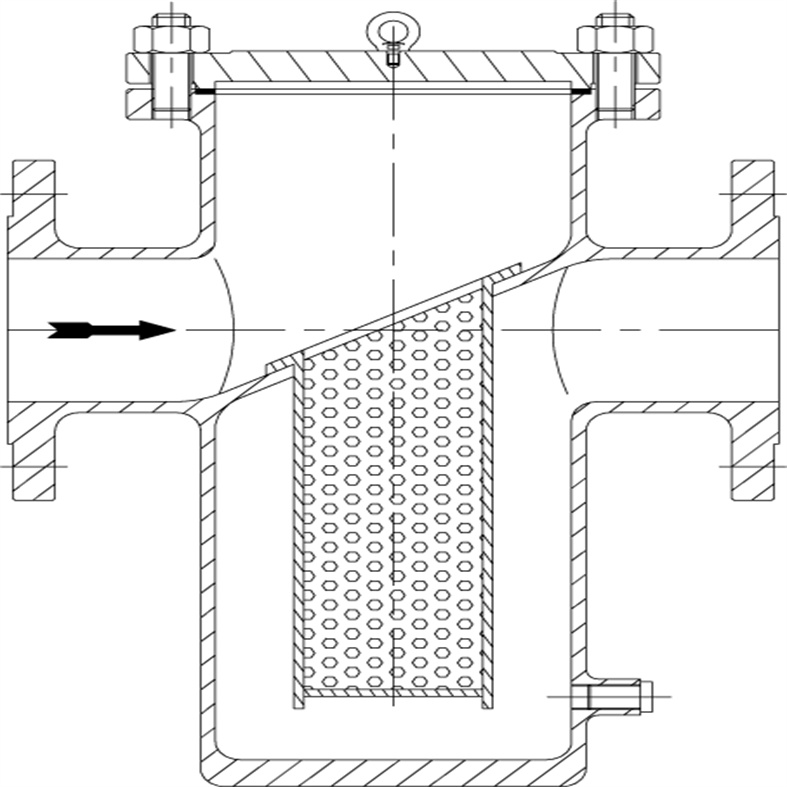

SRBL高压法兰连接直通平底篮式过滤器应用案例结构分析图



 SRBL高压法兰连接直通平底篮式过滤器应用案例零部件材料

壳体材质	铸铁、碳钢	不锈钢
滤框滤网材质	不锈钢
密封件材质	耐油石棉、柔性石墨、聚四氟乙烯
工作温度(℃)	-30～+380	-80～+450
公称压力(MPa)	0.6～6.4 (150Lb～300Lb)
过滤精度（目/in）	10-300
连接方式	法兰、对焊

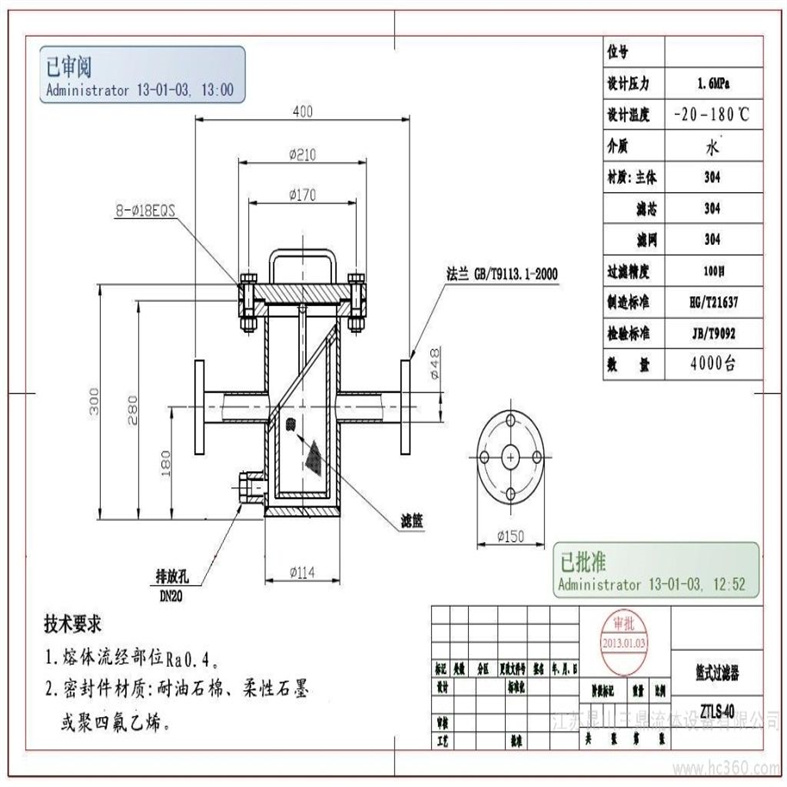

外形结构图



 SRBL高压法兰连接直通平底篮式过滤器应用案例主要外形尺寸（直通蓝式）

公称直径DN	主要尺寸					排放□“B”	参考重量（kg）
	φ	L	H1	H2	H（拆卸滤网距离）
25	76	220	160	260	480	R1/2"	12
32	76	220	165	270	495		16
40	114	280	180	300	550		23
50	114	280	180	300	550		28
65	140	330	220	350	650		48
80	168	340	260	400	740		65
100	219	420	310	470	880	R3/4"	126
150	273	500	430	620	1175		248
200	325	560	530	780	1875		292
250	426	660	640	930	2170		415
300	478	750	840	1200	2690		596

主要外形尺寸（高低蓝式）



公称直径DN	主要尺寸						排放□“B”	参考重量（kg）
	φ	L	H1	H2	H3	H（拆卸滤网距离）
25	76	220	110	70	280	520	R1/2"	15
32	76	220	110	70	285	525		19
40	114	280	120	100	340	630		24
50	114	280	120	100	340	630		29
65	140	330	160	110	400	750		40
80	168	340	180	140	460	860		55
100	219	420	220	170	550	1040	R3/4"	103
150	273	500	310	220	720	1375		181
200	325	560	390	280	900	2005		303
250	426	660	480	320	1070	2320		439
300	478	750	640	400	1360	2870		625

拆卸滤网说明



一、 SRBL高压法兰连接直通平底篮式过滤器应用案例高压不锈钢蓝式过滤器的原理

高压不锈钢蓝式过滤器是采用过滤筒隔离的过滤器，内部装有不锈钢精密过滤网，这种过滤器通常用于高粘度、高腐蚀性、易结垢的介质过滤。具体实现方式如下：

1. 将介质通过进口管道引入过滤筒内部；

2. 过滤网将颗粒物拦截在过滤筒内部；

3. 过滤后的介质从出口管道流出；

4. 当过滤网堵塞时，可以通过维护孔对其进行清洗。

二、 SRBL高压法兰连接直通平底篮式过滤器应用案例的优点

1. 过滤效率高：高压不锈钢蓝式过滤器具有精密过滤网，可以有效过滤细小颗粒物，过滤精度高。

2. 寿命长：过滤网采用不锈钢材料制作，防锈性能好，使用寿命长，大大降低了更换过滤网的频率。

3. 维护方便：过滤器内设有维护孔，可以对过滤网进行清洗，维修更换方便。

4. 耐腐蚀性强：高压不锈钢蓝式过滤器采用不锈钢材料制作，耐腐蚀性强，适用于酸、碱、高温、高压等环境。

5. 安全可靠：过滤器具有稳定的结构和可靠的密封性能，过滤过程中无泄漏现象，安全可靠。



三、 SRBL高压法兰连接直通平底篮式过滤器应用案例的应用

高压不锈钢蓝式过滤器适用于化工、石化、制药、食品等行业，在过滤悬浮物、颗粒物、胶体等方面效果优异，具有广泛的应用前景。在实际使用时，应注意以下几点：

1. 根据介质性质和过滤要求选择合适的过滤精度。

2. 定期对过滤器进行清洗和检查，以免影响过滤效果。

3. 注意高压不锈钢蓝式过滤器的使用寿命，并及时更换过滤网。

4. 对于介质特别腐蚀的情况，可以选择特殊材料制作的过滤器。

总之，高压不锈钢蓝式过滤器具有过滤效率高、寿命长、维护方便等优点，在化工、石化等行业中有着广泛的应用前景。在选购过程中，应注意结构紧凑、密封可靠、过滤效率和使用寿命等方面的考虑。
